S neustálým zlepšováním funkčnosti elektronických produktů je zapotřebí více funkcí a vyšší spolehlivost a nadměrné teplo zůstává hlavní překážkou pro vývoj aplikací nové generace s lepším výkonem a průlomovými inovacemi.
Každé odvětví, zejména mobilní, zdravotnictví, telekomunikace a internet věcí, vyvíjí nové produkty a systémy, které musí být lehké, multifunkční a schopné zvládat vysokou tepelnou zátěž s vysokou spolehlivostí.
Pro inženýry je obtížné efektivně zacházet s teplem, protože spotřebitelé vyžadují menší, tenčí a výkonnější zařízení a také více možností, funkcí a schopností.
Dvoufázové chlazení se rychle rozvíjí a stává se stále oblíbenějším při řešení těchto problémů. Tepelné trubky jsou zvláště vhodné pro odvod tepla, aby bylo dosaženo rychlejšího odvodu tepla, nižší hmotnosti, vyšší spolehlivosti a delší životnosti. Ale nejvýznamnější výhodou tepelných trubic je jejich konstrukční flexibilita, která umožňuje jejich snadné zabudování do radiátoru, což výrazně zlepšuje účinnost a kapacitu chlazení.
Tepelná trubice vytvoří efektivní a dlouhotrvající chladicí řešení. Awind již dvacet let inovuje a vyrábí řešení heatpipe. Naše zkušenosti nám umožňují navrhovat a vyrábět efektivní a dlouhotrvající řešení chlazení, která mohou fungovat i v těch nejnáročnějších podmínkách prostředí.
Stěna z tvárné mědi a knot mohou být ohnuty nebo zploštěny, aby vyhovovaly tepelným a geometrickým požadavkům aplikace. Toho lze využít ke zmenšení celkové velikosti, zvětšení povrchového kontaktu nebo uspořádání tepelných trubic kolem instalačního hardwaru atd. Tepelné trubice lze zabudovat do jiných technologií pro urychlení šíření tepla nebo použít v systému k přenosu tepla ze zdroje tepla do bezpečné místo pro rozptýlení.
Mylná představa 1: Pokud jsou tepelné trubice rozbité, kapalina se dostane na elektronická zařízení.
Pravda: Tepelné trubky je těžké zlomit. Za extrémně nepravděpodobných okolností se velmi malé množství kapaliny v potrubí zcela adsorbuje do knotu tepelné trubice a nemůže odkapávat nebo unikat na elektronické zařízení.
Tepelné trubky jsou v podstatě robustní a čistě pasivní systém bez pohyblivých částí, které se časem opotřebují. Chcete-li „zlomit“ dobře vyrobenou tepelnou trubici, musíte ji rozříznout nebo opakovaně ohýbat či skládat. Tepelná trubice je během plnění naplněna vakuem, což zajišťuje, že množství tekutiny obsažené v potrubí vždy existuje ve formě páry, takže nebude odkapávat.
Díky své odolnosti, vyšší spolehlivosti a těsnosti jsou tepelné trubice řešením pro letectví, medicínu, spotřební elektroniku, aplikace s vysokým výkonem, které vyžadují vysokou spolehlivost, a trhy, kde úniky z tradičních kapalných roztoků mohou způsobit katastrofální dopady.
Mylná představa 2: Tepelné trubky jsou velmi těžké
Pravda: Tepelné trubice mohou snížit hmotnost více než přidat jiné komponenty.
Protože jsou obvykle vyrobeny z mědi (těžší materiál), někteří lidé věří, že integrace tepelných trubic zvýší hmotnost jejich řešení. Tepelné trubky jsou sice vyrobeny z mědi, ale jsou duté, což může snížit hmotnost řešení a zlepšit tepelný výkon mnoha způsoby.
Tepelné trubky se obvykle používají k přenosu tepla do oblastí, které jsou chladnější, vzdálenější v zařízení nebo součástech. Do těchto prostorů lze přidat ventilátory a lehké konstrukce žeber, aby se snížila celková velikost a hmotnost chladicích řešení.
Dalším běžným příkladem je nahrazení tradičních měděných nebo větších chladičů hliníkovými základnami chladičů se zabudovanými tepelnými trubicemi. Vysoká účinnost odvodu tepla tepelnými trubicemi dokáže rovnoměrně a rychle distribuovat teplo po celém radiátoru, čímž zlepšuje účinnost radiátoru, snižuje velikost radiátoru a požadované množství materiálu, a tím snižuje celkovou hmotnost a náklady na řešení.
Mylná představa 3: Tepelné trubky lze používat pouze společně s výparníky a kondenzátory na obou koncích
Pravda: Tepelné trubky fungují po celé délce potrubí a bez ohledu na jejich polohu na potrubí důsledně přenášejí teplo z teplejších oblastí do oblastí chladnějších.
Tepelné trubky jsou obvykle navrženy jako komponenty tepelného managementu, které přenášejí teplo z jednoho zdroje tepla do druhého pro bezpečný a efektivní odvod. Toto využití je běžné, ale není to jediný způsob použití tepelných trubic.
Sací struktura jádra tepelné trubice jim umožňuje pracovat v libovolném směru a obvykle prochází celou délkou potrubí. Teplo se v podstatě šíří z tepla do chladu a totéž platí pro teplovody. Bez ohledu na to, kde je teplo umístěno podél potrubí, vždy proudí od zdroje tepla do místa kondenzace a poté se vrací zpět knotem. To zvyšuje flexibilitu návrhu a možnosti použití tepelných trubic, aby bylo dosaženo inovativnějšího a nákladově efektivnějšího řízení tepla.

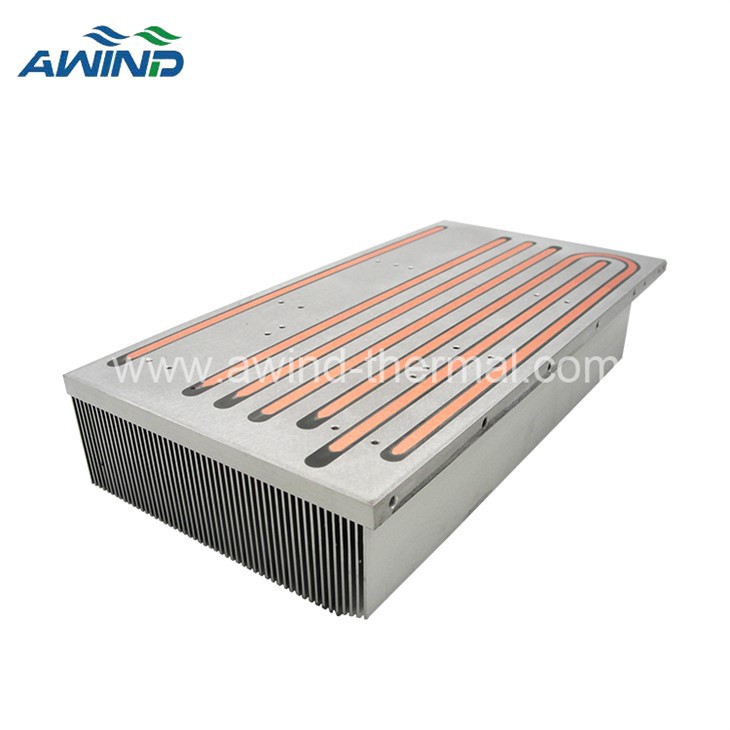

Jedním ze způsobů, jak jej využít, je vložit tepelné trubice k šíření tepla namísto jeho přenosu. Když je tepelná trubice zapuštěna ve spodní části radiátoru, teplo bude kondenzovat po celé délce tepelné trubice spíše než v pevné oblasti. Například integrace tepelných trubic do vzduchem chlazených chladičů pro rozšíření výkonu s vysokým výkonem a snížení potřeby kapalných systémů při chlazení vysoce výkonných IGBT.
Mylná představa 4: Tepelné trubky mohou šířit teplo pouze po přímce. Pokud chci rozvádět teplo po základně, potřebuji parní komoru.
Pravda: Tepelné trubky lze ohýbat a používat podobně jako v parní komoře, ale s úplnější strukturou.
Když jsou tepelné trubice zpočátku zavedeny a integrovány s jinými technologiemi, jsou zasazeny do přímých linií. Aby se teplo odvádělo rovnoměrněji, inženýři použili parní komoru. Přestože parní komory mohou účinně dosáhnout rovnoměrného rozptylu tepla, mají také své vlastní konstrukční problémy, které nemusí být vhodné pro každou aplikaci.
Ačkoli tepelná trubice přenáší teplo pouze podél své osy, lze osu ohnout nebo použít ve spojení s více tepelnými trubicemi, aby účinně fungovala jako mechanismus rovinné difúze podobný parní komoře. Tepelné trubky jsou levnější, mají vyšší strukturální integritu a mohou být navrženy tak, aby napodobovaly funkčnost a výkon parní komory. Pokud je tepelná trubice správně zapuštěna, může odolat značné instalační síle v aplikacích, kde je parní komora příliš křehká.
Mylná představa 5: Tepelné trubky musí být velmi horké, aby fungovaly.
Pravda: Technologie výroby umožňuje tepelným trubicím správně fungovat i při malých teplotních rozdílech.
Vzhledem k závislosti provozu tepelných trubic na vypařování a kondenzaci existuje obecně mylná představa, že pro užitek z používání tepelných trubic jsou nezbytné značné teplotní rozdíly nebo vysoké teploty.
Avšak vzhledem k tomu, že je tepelná trubice před utěsněním naplněna vakuem, existuje tekutina v bodě nasycení jak v kapalině, tak ve formě páry. To je principiálně podobné vaření kapalin při nižších teplotách ve vyšších nadmořských výškách a nižších tlacích. Molekuly vyžadují méně tepla, aby byly dostatečně vybuzeny, aby přeměnily fázi z kapaliny na páru. Teplota zdroje tepla tedy nemusí dosáhnout standardního bodu varu při pokojové teplotě, což způsobí přechod z kapalné fáze do plynné fáze. Ve skutečnosti rozdíl mezi "horkými" a "studenými" oblastmi tepelné trubice vyžaduje pouze několik stupňů, aby byl účinný. To je jedna z hlavních výhod použití tepelných trubic, protože může minimalizovat tepelný odpor řešení.
Mylná představa 6: Tepelné trubky nelze používat v mrazu
Pravda: Tepelné trubky mohou být vyvinuty tak, aby fungovaly v extrémně drsných podmínkách, jako je mrazivé prostředí.
Provoz tepelných trubic v podmínkách prostředí závisí na materiálu a provedení. Ačkoli měď+voda je nejoblíbenější kombinací; Jiné materiály lze použít podle zvláštních požadavků. Kapaliny, jako je amoniak, metanol a aceton, se mohou slučovat s kompatibilními kovy a vytvářet tepelné trubice, které mohou fungovat při teplotách hluboko pod -60 stupňů C.
Mylná představa 7: Tepelné trubky jsou velmi drahé
Pravda: Přidání tepelných trubic může snížit náklady na řešení.
Tažnost mědi umožňuje ekonomickou výrobu tepelných trubic, spolehlivé utěsnění a snadné ohýbání a lisování do specifických geometrických tvarů. Awind má komplexní výrobní proces a technologii návrhu tepelných trubic, které mohou vyrábět vysoce nákladově efektivní vysokovýkonné tepelné trubice měď+voda. Tepelné trubice umožňují inženýrům používat hliníkové a zapuštěné tepelné trubice v aplikacích, které vyžadují měděné základny žeber, čímž se snižují náklady. Mohou také eliminovat potřebu ventilátorů nebo jiných komponent, čímž šetří peníze a hmotnost.
