Kulatý hliníkový extrudovaný chladič pro led
Velikost | Přizpůsobené | Proces | Vytlačování |
Materiál | AL6061 | Dokončit | Černě eloxovaný |
Model | / | Aplikace | LED |

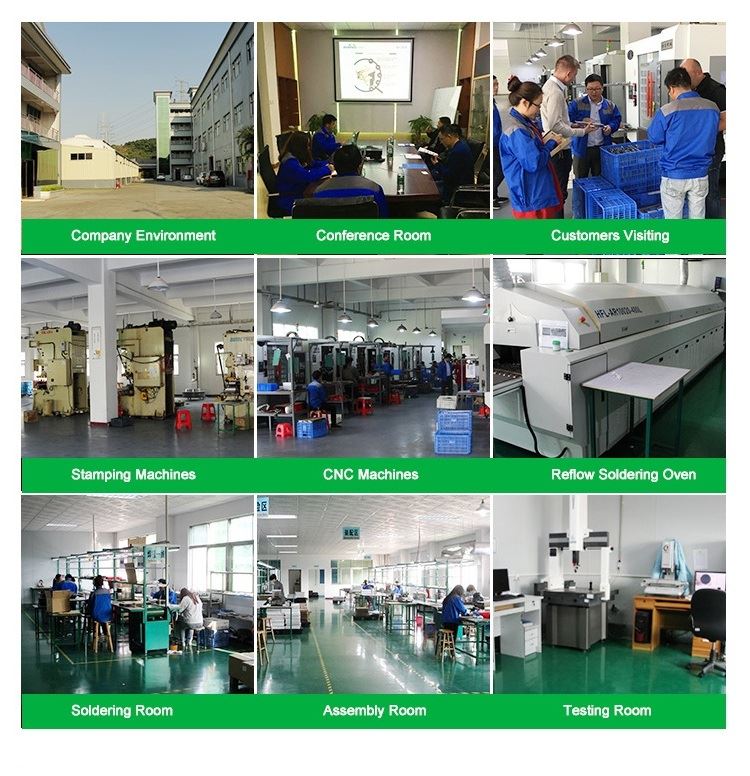

Vybavení a kapacita
Výrobní zařízení | Jednotka |
Razicí stroj 160T-60T | 13 |
Vysokorychlostní lisovací stroj | 5 |
300T lisovací stroj | 2 |
Stroj na ploutve Skive | 5 |
Automatický tvarovací stroj | 3 |
Pájecí linka | 2 |
Montážní linka | 3 |
CNC stroj | 20 |
Stroj na testování tepelné odolnosti | 3 |
CMM (3D měření) | 1 |
Projekční měření | 1 |
Testovací stroj netěsnosti | 1 |
Produkt | Kapacita |
Chladič | 1KK/M |
Chladič Skive fin | 60K/M |
Lepený žebrový chladič | 10K/M |
Chladič se sklopenými žebry | 50K/M |
Skládaný žebrový chladič | 20K/M |
Tepelný modul | 2KK/M |
Tepelný modul parní komory | 100K/M |
Studená deska z měděných trubek | 5K/M |
Chladná deska z mikrožeber | 50K/M |
Studená deska FSW | 1K/M |

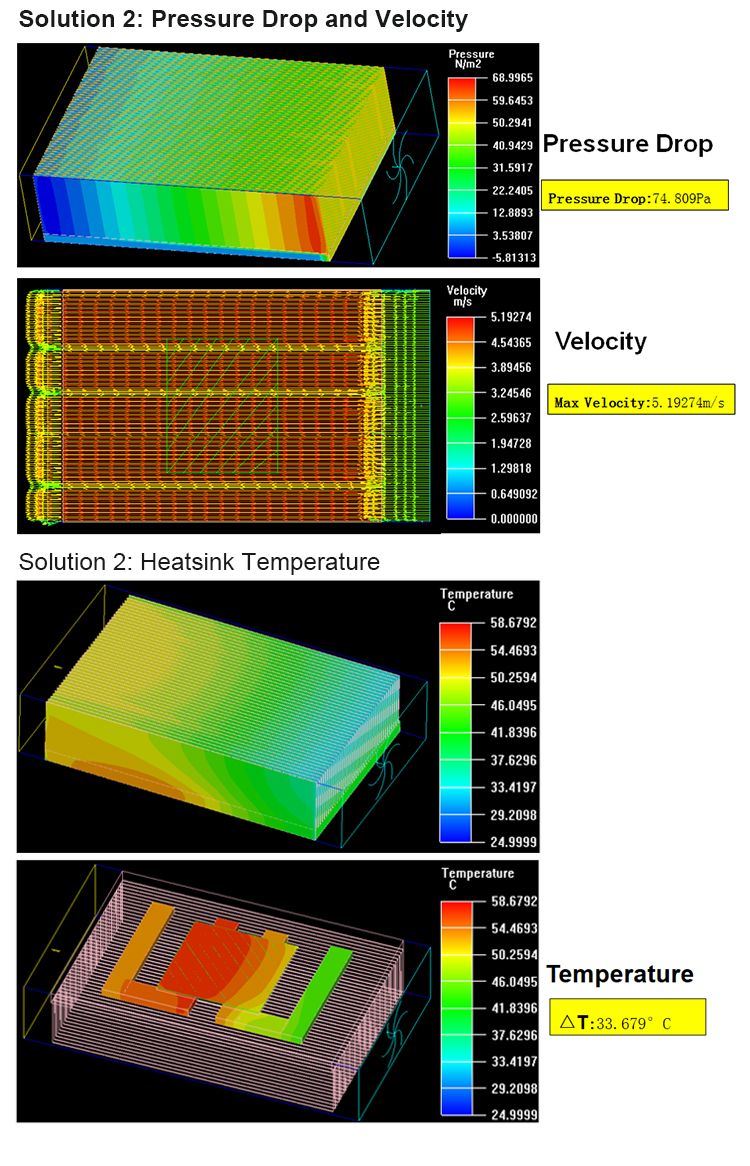

Tepelný design
Vstup návrhu
Způsob chlazení: nucená konvekce
Okolní teplota Ta: 25 stupňů
Ztráta CPU: 135W
Tlumení CPU: 38 mm * 38 mm
Maximální teplota: 70 stupňů
Rozměry chladiče: 104*70*25,5mm (D*Š*V)
Ventilátor: 10CFM

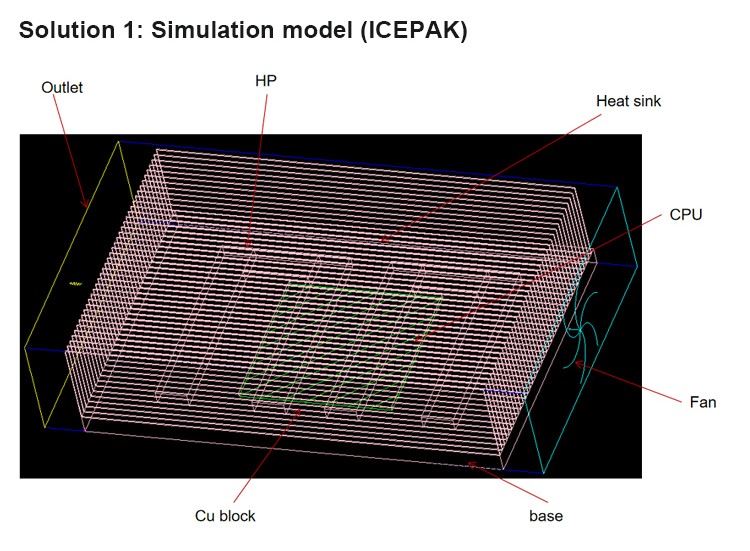

Řešení: Struktura a proces chladiče
1. Konstrukce (AL základna + AL ploutev zipu + Cu blok)
Základna: 70*104*4,5mm (AL6063-T5)
Žebra: 25,5*104*0,25mm*40ks (AL-1100)
HP: D=6mm*2ks
Cu blok: 38*18*1mm
2. Proces
Postup: pájení
Povrchová úprava: Ni-plating

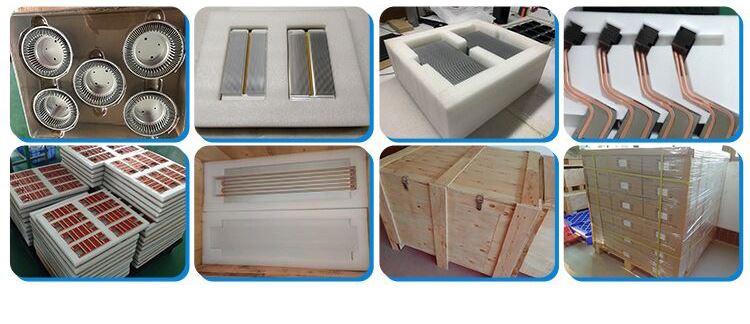

Balení a doprava
Platba:
1. Ukázka a méně objednávek, 100% platba předem.
2. Hromadná výroba, záloha 50% předem, zůstatek 50% před odesláním.
Doručení a doprava:
1. Produkty jsou dodávány prostřednictvím DHL, UPS, FedEx a EMS pro vzorky nebo malé objednávky.
2. Můžeme poskytnout námořní nebo leteckou spedici nebo přepravní agenturu
3. Za veškeré dovozní poplatky nebo poplatky nese odpovědnost kupující
Populární Tagy: kulatý hliníkový chladič pro LED, Čína, dodavatelé, výrobci, továrna, přizpůsobený, bezplatný vzorek, vyrobený v Číně
