Co je PCBA?
PCBA znamenáMontáž desky s plošnými spoji. Označuje kompletní desku plošných spojů poté, co jsou všechny elektronické součástky-jako rezistory, kondenzátory, integrované obvody a konektory- připájeny na holou desku plošných spojů.
PCBA je „mozkem“ téměř každého moderního elektronického zařízení, od smartphonů a LED osvětlení po průmyslové ovladače, lékařské vybavení a automobilové systémy.
Proč je chlazení u PCBA důležité?
Protože PCBA zpracovává přeměnu energie, zpracování signálu a výpočet dat, nevyhnutelně generuje teplo. Pokud toto teplo není správně řízeno, může to vést k:
1. Snížený výkon– Elektronické součásti se mohou při vysokých teplotách zpomalit.
2. Kratší životnost– Teplo urychluje stárnutí materiálu a únavu pájeného spoje.
3. Selhání systému– Přehřátí může způsobit vypnutí nebo dokonce trvalé poškození.
To je důvod, proč je efektivní řízení teploty-pomocí chlazení vzduchem nebo kapalinovým chlazením- kritickou součástí návrhu PCBA.
Společné technologie chladiče pro PCBA

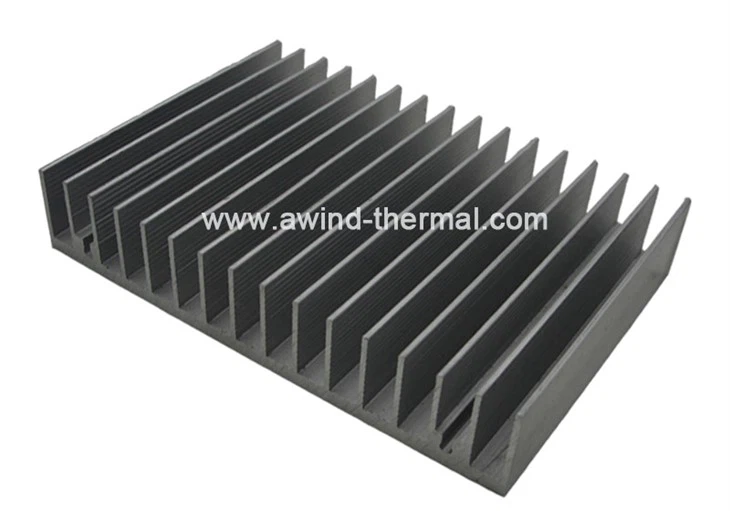

Extrudovaný chladič
Proces:Hliníkový výlisek tvoří-jednodílný chladič s žebry.
Vlastnosti:Nízká cena, rychlá výroba, flexibilní provedení výšky žeber, vhodné pro hromadnou výrobu.
Aplikace:PCBA se středním- a nízkým{1}}výkonem, jako jsou napájecí moduly a řídicí desky.
Hliníková základna + integrovaný lisovaný chladič
Proces:Kombinuje hliníkové tepelné struktury s PCB nebo hliníkovým substrátem, často pomocí{0}}odlévání nebo obrábění výztužných žeber.
Vlastnosti:Kompaktní konstrukce, ideální pro prostorově-omezené návrhy.
Aplikace:Desky LED ovladačů, PCBA osvětlení, moduly zesilovačů.
Skived Fin chladič
Proces:Čepelový nástroj „vysekává“-tenká žebra s vysokou hustotou přímo z bloku hliníku nebo mědi, bez pájených spojů mezi žebry.
Vlastnosti:Vysoká účinnost chlazení, nízký tepelný odpor.
Aplikace:Výkonové moduly, invertory pro průmyslová nebo lékařská zařízení.

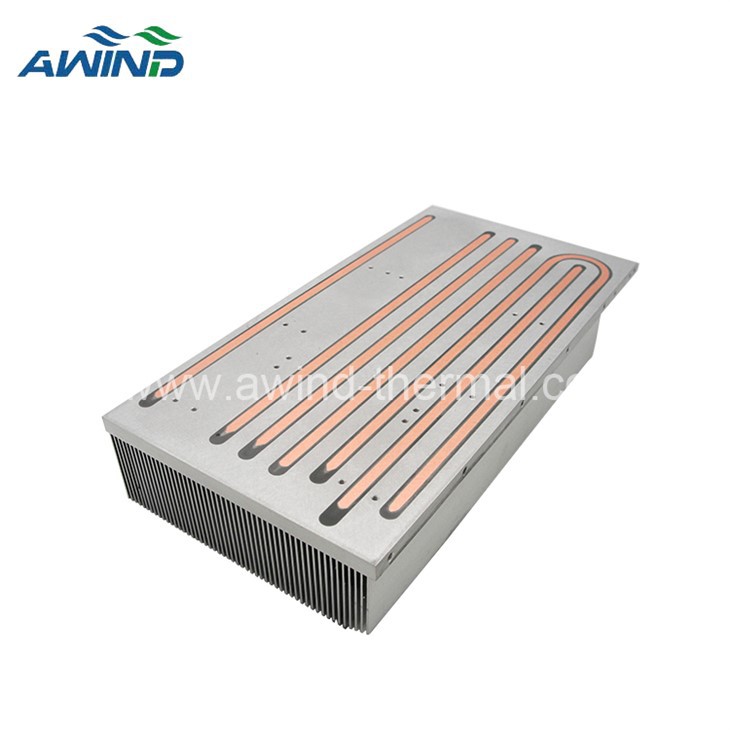

Chladič s pomocí heatpipe
Proces:Tepelné trubky rychle přenášejí teplo ze zdroje tepla do oblasti žeber.
Vlastnosti:Vhodné pro koncentrované zdroje tepla, kde nelze instalovat velké chladiče.
Aplikace:Servery s vysokou{0}}hustotou, GPU karty, vestavěné průmyslové desky.
Řešení vodního chlazení pro PCBA
Hadičky-Zabudovaná studená deska
Proces:Měděné nebo nerezové-ocelové trubky (ve tvaru U-nebo hadovité) jsou zapuštěny do hliníkové desky.
Pro:Jednoduchá konstrukce, nízká cena, vhodná pro velkoplošné{0}}zdroje tepla nebo více čipů.
nevýhody:Omezená kontaktní plocha, méně ideální pro přesné bodové chlazení.
Aplikace:Vysoce{0}}výkonové moduly pohonů, napájecí PCBA.
Studená deska svařovaná třením za míchání (FSW).
Proces:Dvě hliníkové desky jsou svařeny dohromady pomocí třecího svařování za míchání, aby se vytvořily vnitřní kanály.
Pro:Vysoká strukturální pevnost, vynikající těsnění, šetrné k životnímu prostředí-.
nevýhody:Omezená flexibilita designu, omezená na určité materiály.
Aplikace:Střídače, železniční systémy, servery, telekomunikační základnové stanice.
Vakuově pájená studená deska
Proces:CNC obráběním vznikají chladicí kanály, které jsou utěsněny krycí deskou a pájeny ve vakuové peci.
Pro:Flexibilní design vodního kanálu, hladký vzhled, vysoká přesnost, škálovatelná výroba.
nevýhody:Vyšší cena, nižší strukturální pevnost ve srovnání s FSW.
Aplikace:Výkonová elektronika, průmyslová automatizace, elektrická vozidla, skladování energie, letecký průmysl.
Závěr
Chlazení PCBA není jedno{0}}řešení-pro všechny-.
Promírné tepelné zátěže, vzduchem-chlazené chladiče, jako jsou vytlačovaná nebo zkosená žebra, jsou nákladově-efektivní a spolehlivé.
Provysoce{0}}výkonné,-hustotní aplikace, kapalinou-chlazené studené desky nabízejí vynikající výkon.
Výběr správného způsobu chlazení závisí na faktorech, jako je hustota výkonu, prostorová omezení, náklady a životní cyklus produktu.
Se správným řízením teploty může PCBA fungovat efektivně, vydržet déle a udržovat si optimální výkon-i za náročných podmínek.
