Proč zvolit hliníkový profil jakochladičmateriál?
V současnosti je běžným materiálem pro chladiče na trhu hliníková slitina. Ve skutečnosti hliník není kov s nejlepší tepelnou vodivostí, nejlepší je stříbro, následuje měď a pak hliník.
Stříbro je však příliš drahé na to, aby se dalo použít jako chladič; ačkoli je měď objemná, má výhody v účinku rozptylu tepla a ceně a nyní se postupně používá jako chladič; hliník má jak tepelnou vodivost, tak nízkou hmotnost.
Proto se obecně používá jako nejlepší materiál pro chladič elektronických součástek. Hliníkové chladiče nejsou 100% čistý hliník, protože čistý hliník je příliš měkký, takže se přidává malé množství jiných kovů a odlévá se do hliníkových slitin, aby se získala vhodná tvrdost, ale hliník stále tvoří asi 98%.
Z komplexního zvážení nákladů a kapacity odvodu tepla často používáme hliníkovou slitinu jako materiál chladiče.

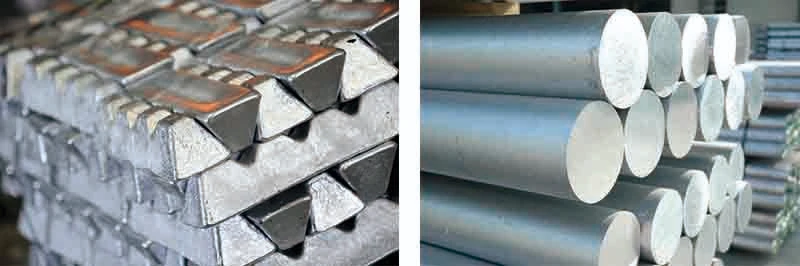

Čistý hliník a slitina hliníku
(obrázky z internetu)
Výhoda hliníkové slitiny
Tepelná vodivost udává tepelnou vodivost kovu.
Čím větší je tepelná vodivost, tím nižší je tepelná vodivost a tím větší je tepelná vodivost. Mezi kovovými materiály má stříbro nejvyšší tepelnou vodivost, ale cena je vysoká; čistá měď je druhá, ale není snadné ji zpracovat. Hliníková slitina 6063 T5 se obecně používá ve vzduchem chlazených chladičích kvůli své dobré zpracovatelnosti, snadné povrchové úpravě a nízké ceně.
| Materiál | Tepelná vodivost |
| 99,9 % stříbra | 411 W/m.K |
| Čistá měď | 398 |
| Čistý hliník | 237 |
| 6061 hliníková slitina | 155 |
| 6063 hliníková slitina | 201 |
Nynější trendy
S rostoucími nároky na odvod tepla se však všeobecným trendem stalo komplexní používání různých materiálů s vysokou tepelnou vodivostí. Některé chladiče jsou vyrobeny z čisté mědi nebo z kombinace mědi a hliníku.
Například některé chladiče používají na dně čistou měď, aby se využila velká tepelná vodivost mědi a relativně velký přenos tepla, zatímco žebra stále používají žebra z hliníkové slitiny, aby byla teplosměnná plocha co největší pro snadné zpracování. , aby se zvýšil přenos tepla konvekcí. Největším problémem této metody je však úplné spojení měděných a hliníkových žeber. Pokud spojení není dobré, kontaktní tepelný odpor bude generován ve velkém množství, což ovlivní účinek rozptylu tepla.

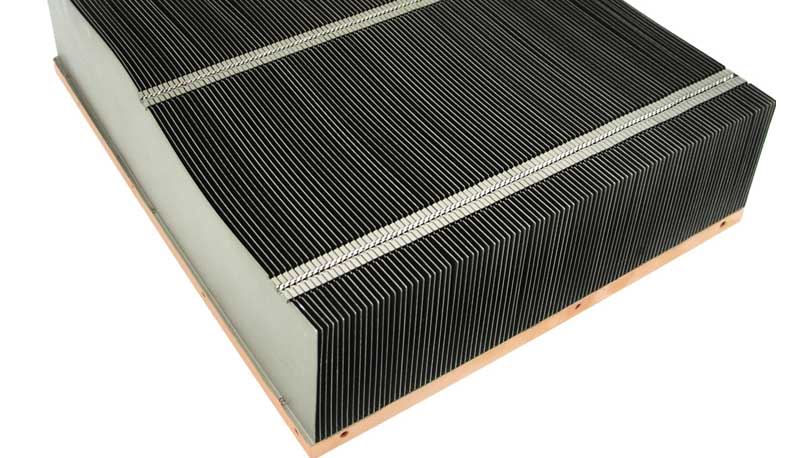

Měděná základna s hliníkovými žebry
